AI算力系统级热管理解决方案

热管理困境:功率密度飙升与散热瓶颈

AI芯片功耗爆发式增长

英伟达A服务器芯片TDP从2022年Hopper平台的700W飙升至最新Vera Rubin架构的1.8-2.0kW,局部热点热流密度已达600W/cm2。

数据中心PUE居高不下

据统计,过半数集成电路失效与过热直接相关。传统风冷技术散热极限已突破,数据中心PUE值难以降低,冷却成本占总运营成本的30-40%。

传统材料性能瓶颈

纯铜导热系数仅385-400W/(m·K),热膨胀系数17x10~K,与半导体芯片严重失配,导致界面应力、热疲劳失效。

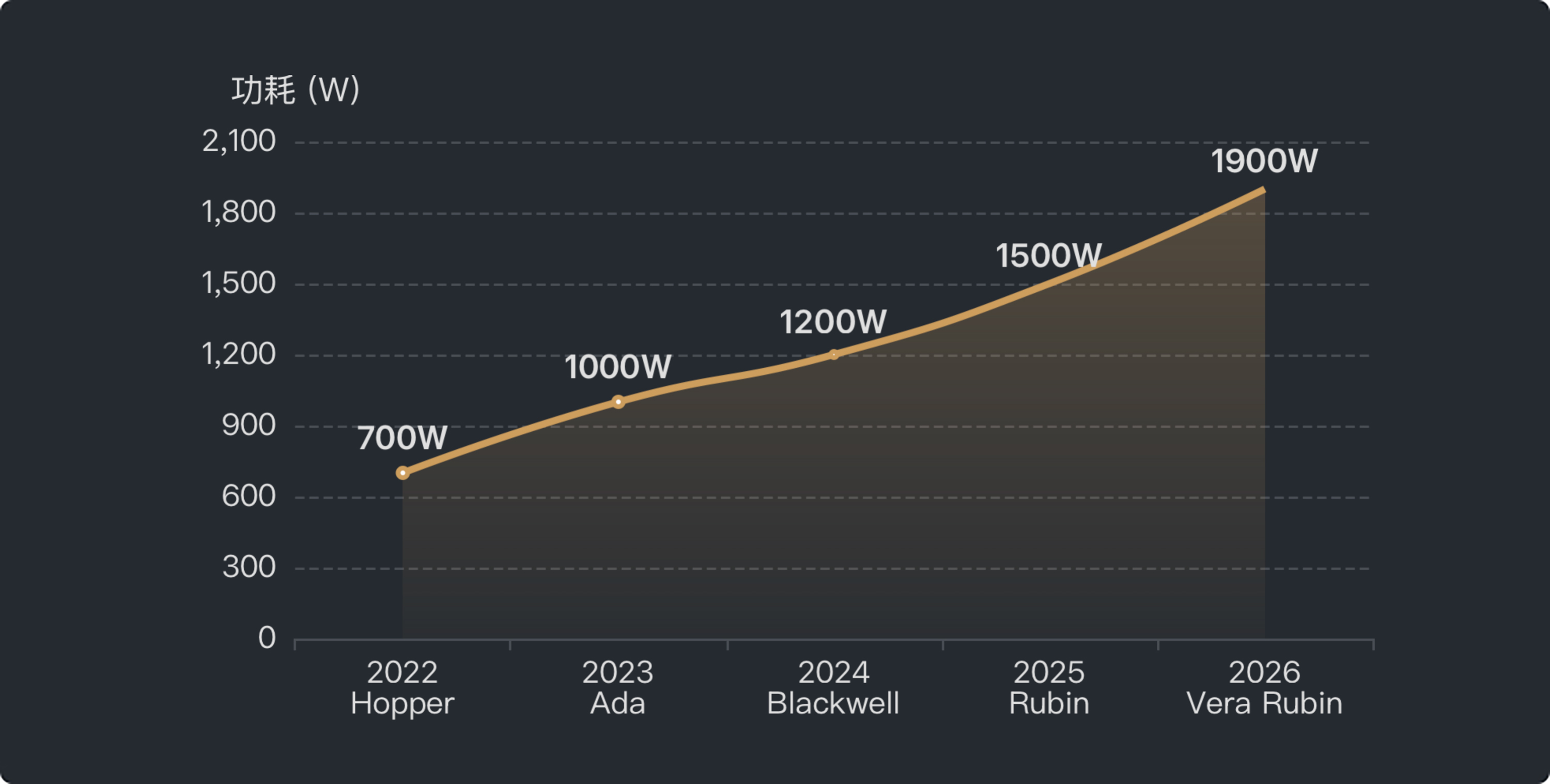

AI芯片功耗演进趋势

核心痛点

随着5G、A算力需求爆发,芯片热流密度已突破1000W/cm,远超传统风冷技术的散热极限。散热系统已从”性能优化项“升级为“核心制约项",亟需突破性材料技术。

热管理困境:功率密度飙升与散热瓶颈

英伟达Vera Rubin架构案例

散热方案:英伟达下一代Vera Rubin架构GPU将采用”金刚石铜复合散热盖+45°C温水真液冷”散热系统,这是业界首次在量产A芯片中采用金刚石铜复合材料。

单芯片TDP1.8-2.0kW，局部热流密度600W/cm2。

散热效果:
• 芯片结温降低20-30°C
• 散热效率提升3倍
• 支持长时间高频运行,稳定输出算力

AI芯片散热挑战

功耗爆发式增长:
从2022年Hopper的700W到2026年Vera Rubin的1.8-2.0kW,功耗增长近3倍。

热流密度极限:
局部热点热流密度已达600W/cm2,远超传统材料散热极限。

可靠性要求:
高温导致芯片性能降额、寿命缩短,数据中心PUE居高不下。

GPU功耗飙升：散热成为核心瓶颈

行业趋势数据

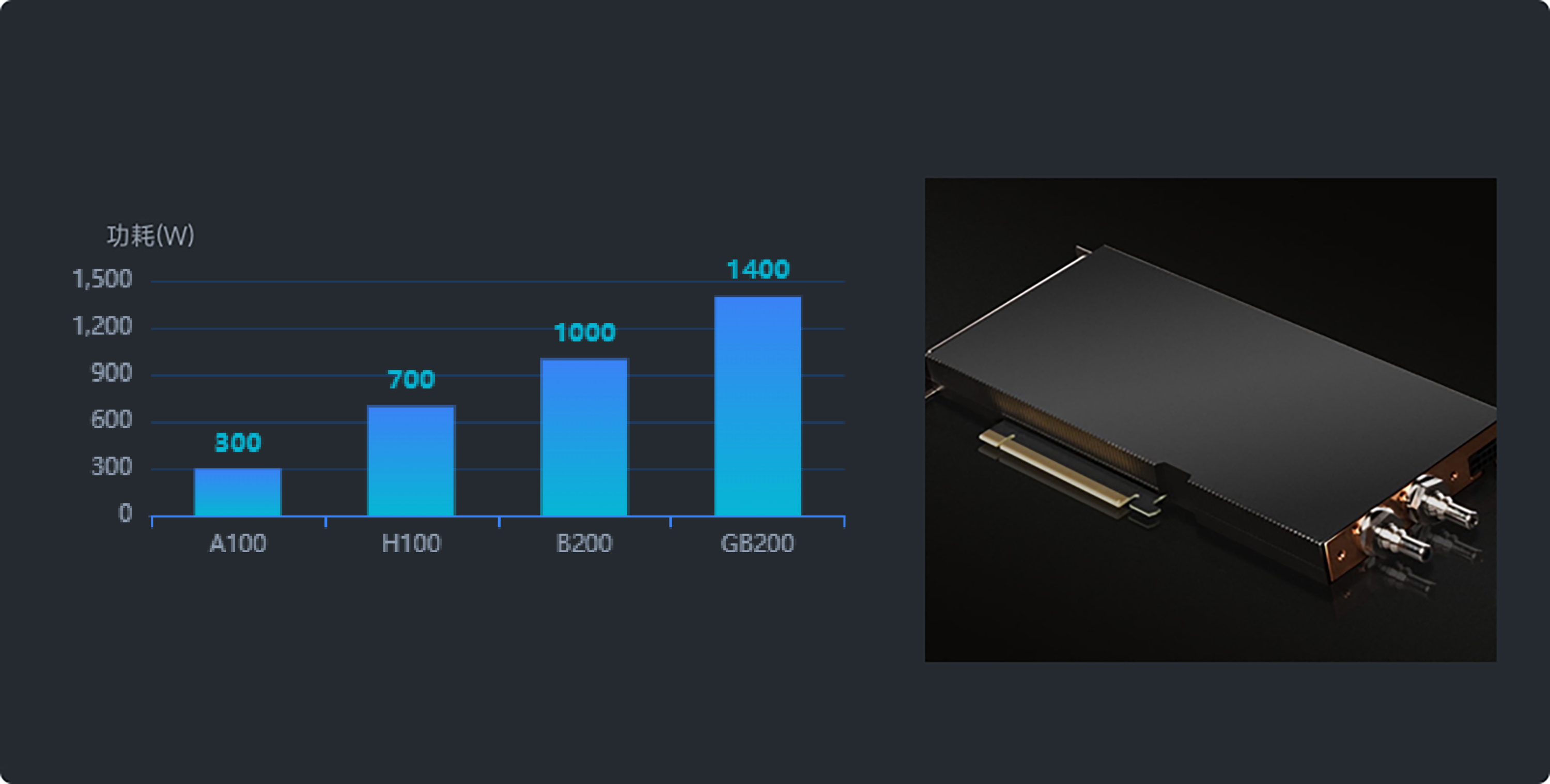

• GPU功耗从2022年A100的300W → 2024年H100的700W → 2025年B200的1000W → 2026年GB200的1400W+

• 单机柜功率密度从8kW向50kW+跃升，传统风冷面临物理瓶颈

• 液冷技术渗透率预计2026年超40%

三大痛点

1. 性能瓶颈：高温导致芯片自动降频，算力损失严重

2. 能耗黑洞：散热系统占数据中心总能耗的30%-40%

3. 可靠性风险：工作温度每升高10-15℃，芯片使用寿命减半

政策驱动

"双碳"政策要求新建数据中心PUE<1.25，一线城市要求<1.15<>

英伟达算力中心GPU散热需求分析

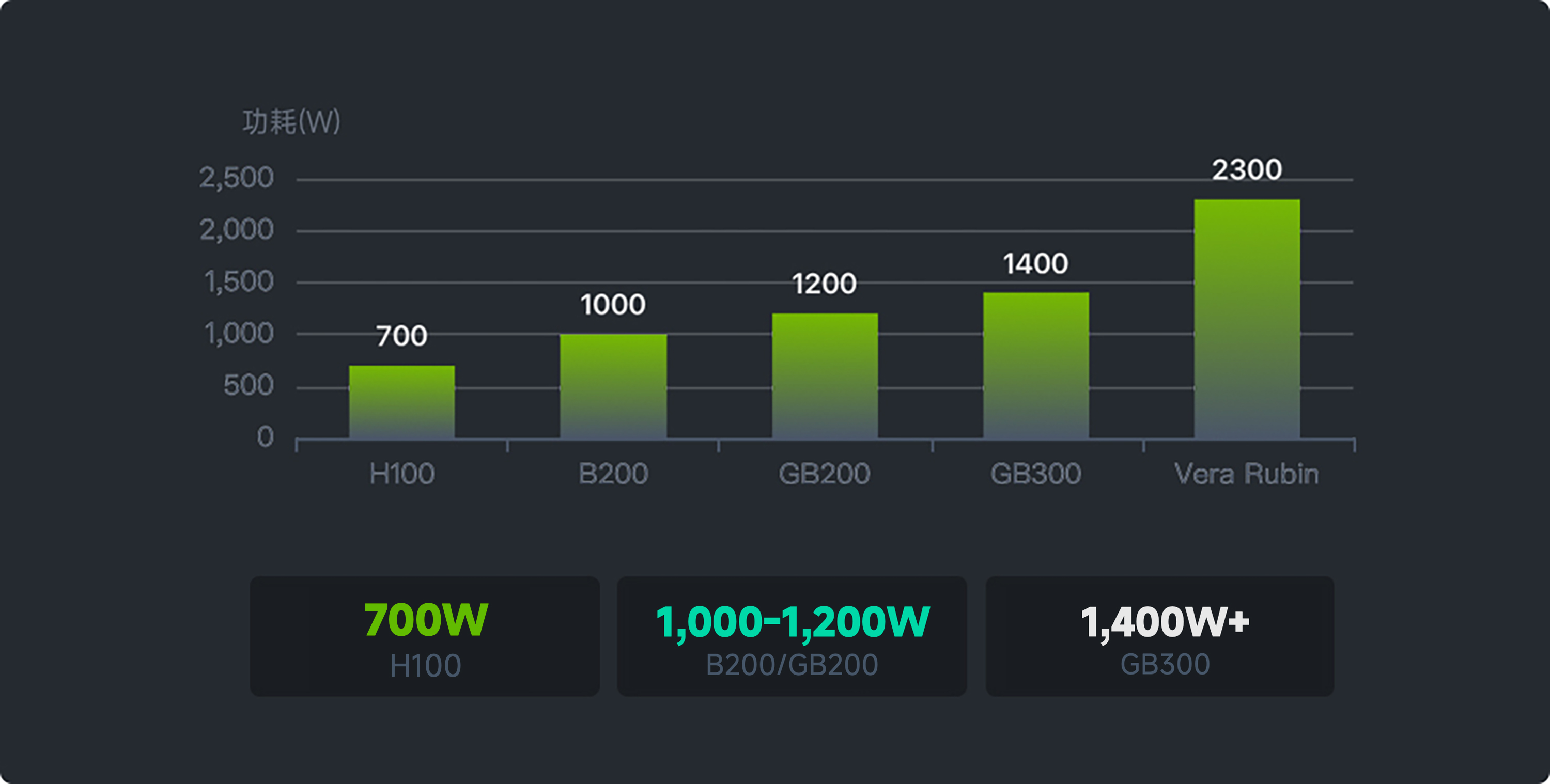

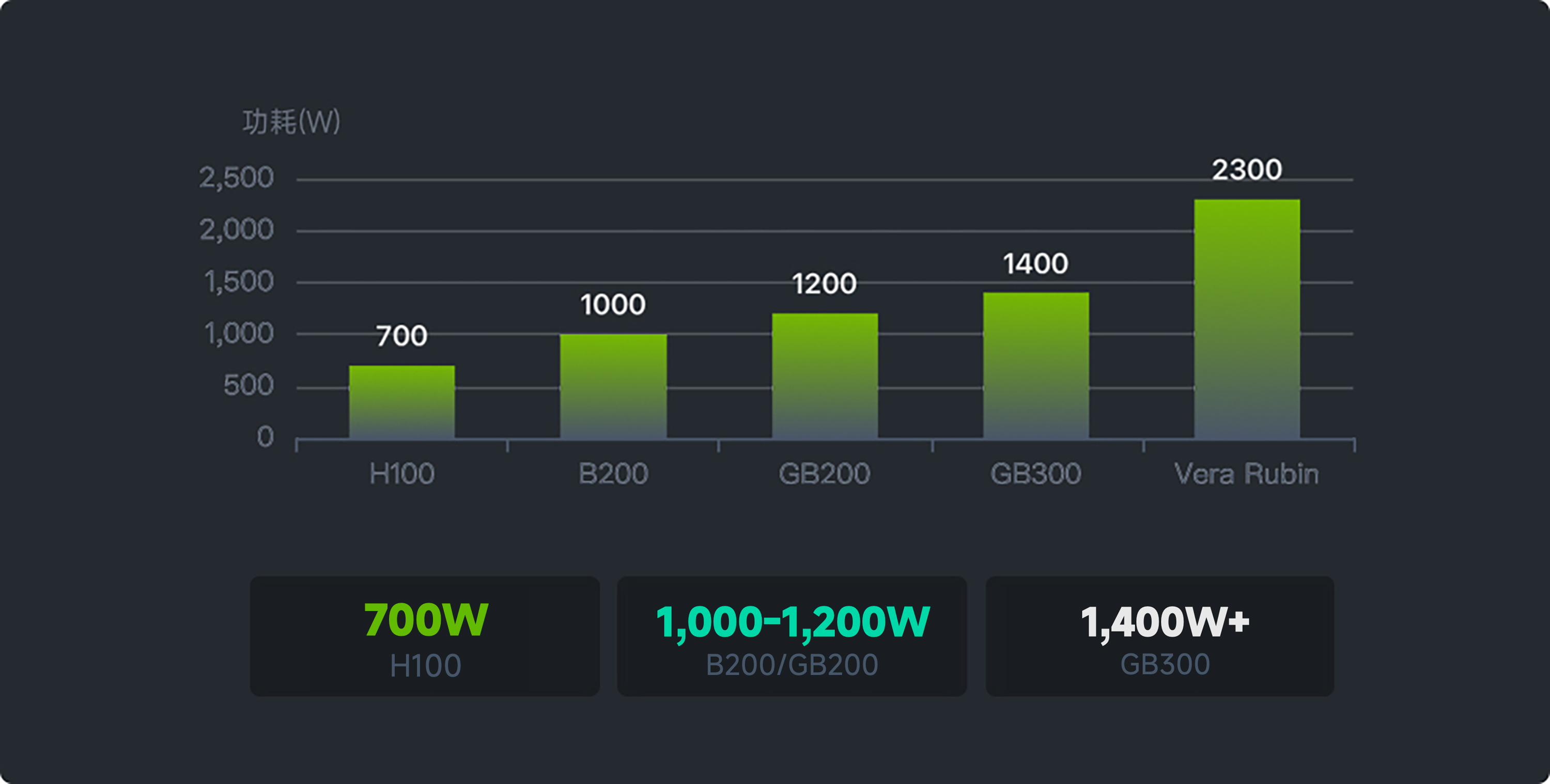

GPU功耗演进趋势

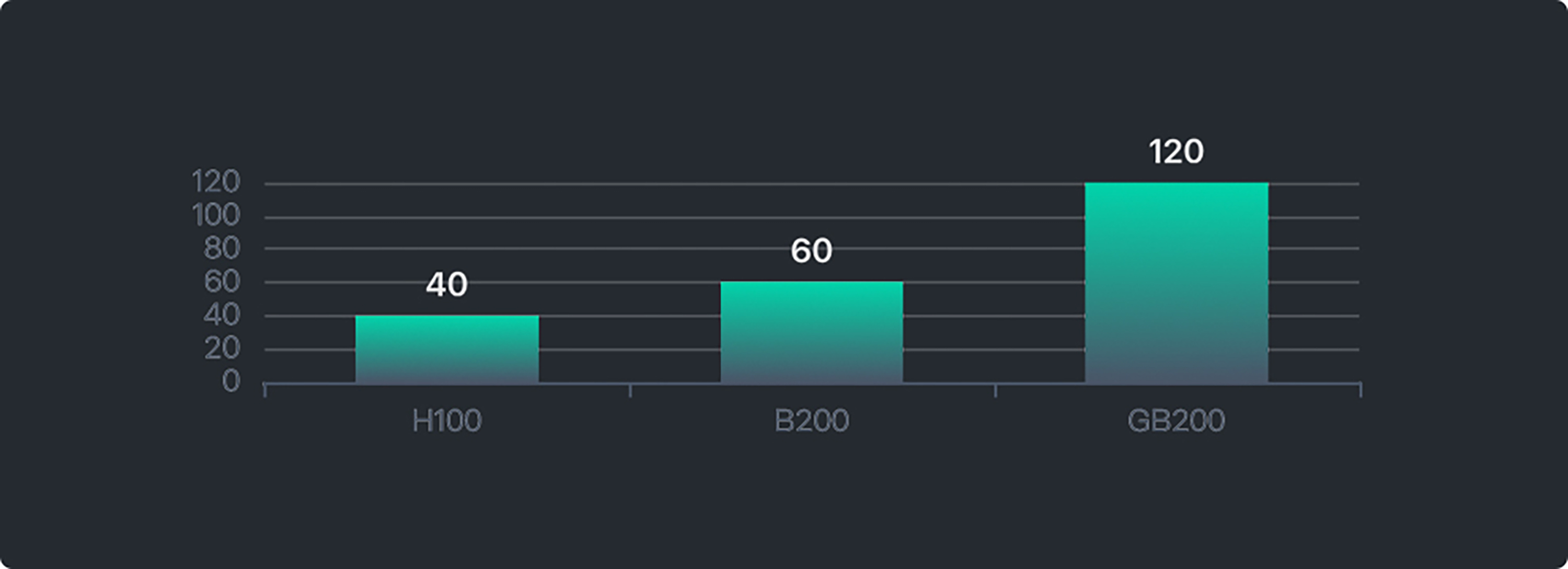

机柜功率密度激增，GB200 NVL72: 120kW/机柜，较H100提升200-500%

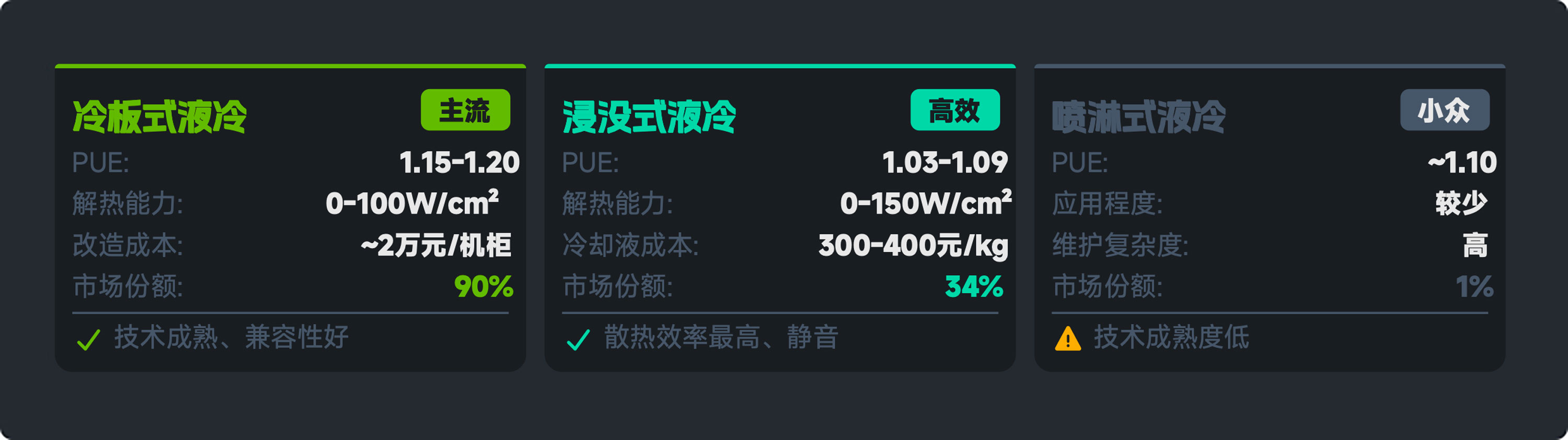

液冷技术路线对比



金刚石铜降维打击，突破散热极限

英伟达已明确宣布下一代Vera Rubin架构GPU将全面采用“金刚石铜复合散热+45℃温水直液冷”方案 ，为全球高端芯片散热技术路线定下基调 。

金刚石铜解决方案：

1.超薄设计: 产品厚度通过先进工艺实现完美适配

2.超高导热: 800-1000W/m·K,快速导出局部热斑

3.CTE匹配: 与芯片完美匹配,消除热应力

4.液冷集成: 与微通道液冷技术结合,散热效率提升3倍

华为昇腾液冷解决方案

1、GPU液冷板

• 金刚石铜接触层，热阻≤0.05°CW

• 接触热阻降低40%，热导率650W/mK

• 适配功耗:400-500W

2、内存/VRM冷板

• HBM/DIMM散热全覆盖设计

• 兼容华为Atlas 300加速卡

• 均匀散热，无热点

3、液体分配歧管

• 铝合金精密加工，均匀分液

• 快拆接头，免工具热插拔

• 实时流量监测

4、冷却液软管

• 不锈钢编织，耐压2MPa

• 抗腐蚀，长寿命

• 柔性连接，便于维护

方案优势

• 一站式液冷套件交付

• 兼容OCP开放标准

• TCO成本比进口方案降低30%

国产算力崛起：华为昇腾引领自主可控

国产GPU发展态势

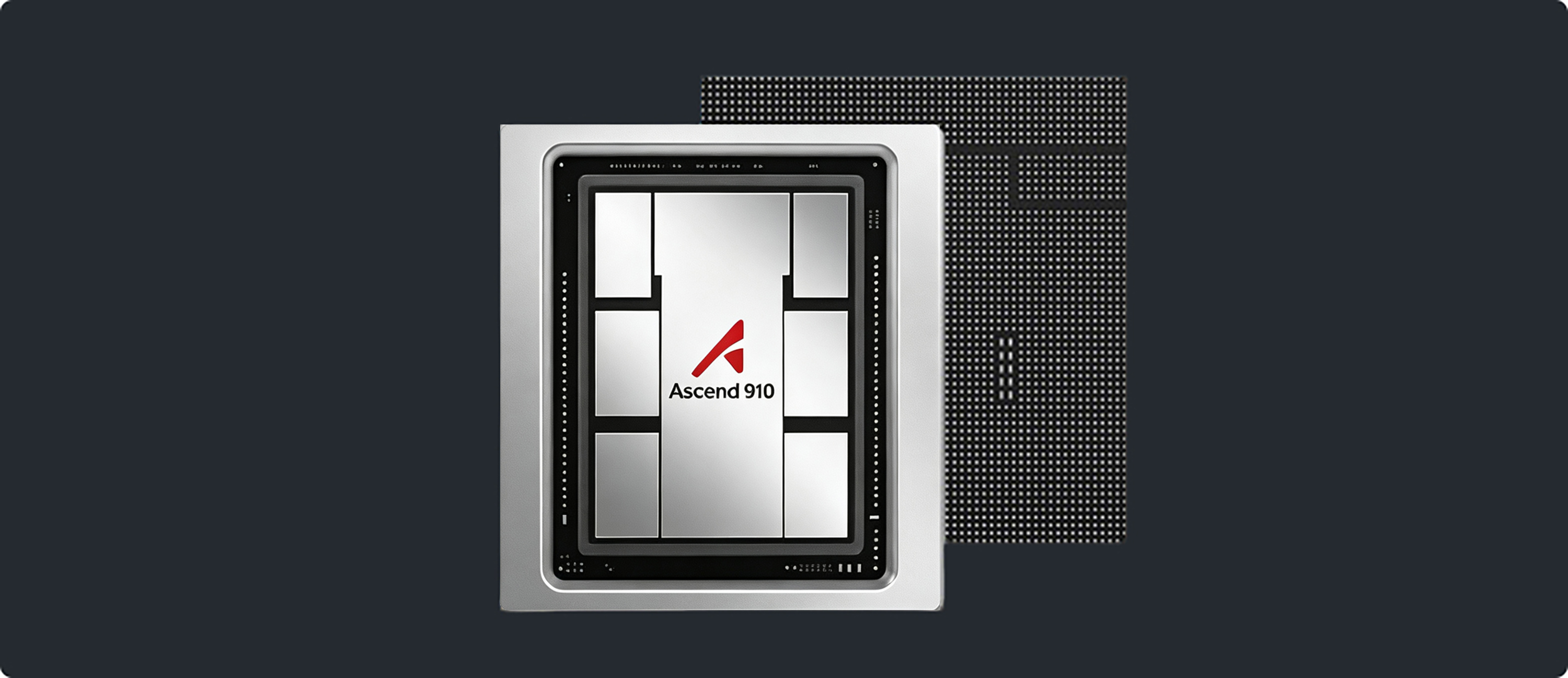

• 华为昇腾910B/910C:400-500W功耗，已大规模商用

• 华为Cloud Matrix 384:新一代AI集群解决方案

• 寒武纪MLU系列、海光DCU:国产芯片快速迭代

某金融机构智算中心建设需求

• 金融大模型训练与推理需求激增

• 数据安全与自主可控要求严格

• 7x24小时高可用性运行保障

• 能耗成本占IT总成本比重持续上升

中京烽火热管理方案

全面适配华为昇腾等国产GPU平台，提供国产化液冷解决方案
